产品名称：光伏发电组合式变压器

产品概述

光伏板组件是一种暴露在阳光下便会产生直流电的发电装置,由几乎全部以半导体物料(例如硅)制成的薄身固体光伏电池组成。简单的光伏电池可为手表及计算机提供能源,较复杂的光伏系统可为房屋照明,并为电网供电。光伏板组件可以制成不同形状,而组件又可连接,以产生更多电力。近年来，随着人们环保意识的增强,光伏发电由于其环保性得到了较快发展。

为了配合国家光伏发电的需要,我公司在风力发电组合式变压器的基础.上开发出两个系列光伏发电用变压器。

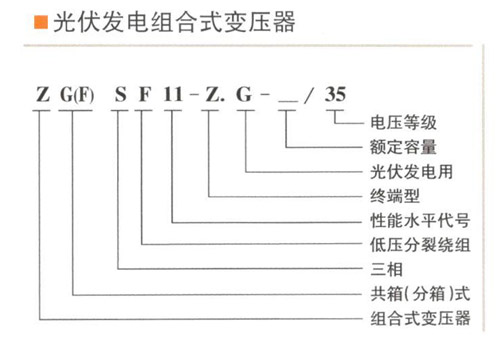

ZG(F)SF11-Z.G- /35系列三相分裂式无励磁调压光伏发电组合式变压器。

该系列产品除变压器低压侧绕组、出线方式和电器设备采用特殊结构外,其余结构类似于风力发电组合式变压器;低压侧设有双分裂绕组和2路出线,能同时与两组光伏发电机组相连，低压侧配置必要的电器保护元件。具有电气性能好、体积小重量轻、运行可靠、安装使用方便和性价比高等优点。

正常使用环境条件及用途

海拔高度:2000m

环境温度范围:- 45C- +45C户外风速:≤35m/ s

相对湿度:日平均值≤95%,月平均值:≤90%安装地点:安装在无火灾,爆炸危险,严重污秽，化学腐蚀及剧烈震动的场所

超出以，上正常使用环境条件,用户可与本公司协商解决

适用于50Hz、35kY级风力发电系统,变压器的额定容量为500~ 1600kVA,专用于光伏发电。

产品结构特点

设计思路:采用“两机一变”方案,即两台光伏发电机组配一台变压器。低压侧为双分裂绕组和2路出线,并配备低压电器系统,能同时与两组光伏发电机组相连。

用户可以在相同机组容量下,提高单台变压器输出容量,大大节约用户投资和运行成本。其余结构特点类同风力发电组合式变压器。
