产品名称：风力发电预装式变压器

产品概述

风能是太阳辐射下空气流动所形成的。风能与其它能源相比,具有明显的优势,它蕴藏量大,是水能的10倍,分布广泛,用不枯竭,对交通不便、远离主干电网的岛屿及边远地区尤为重要。目前,我国政府已经将节能减排和开发新能源提高到前所未有的战略高度。当前风力发电已成为新能源的重要力量。为了配合国家风力发电的需要,我公司开发出两个系列风力发电用变压器。

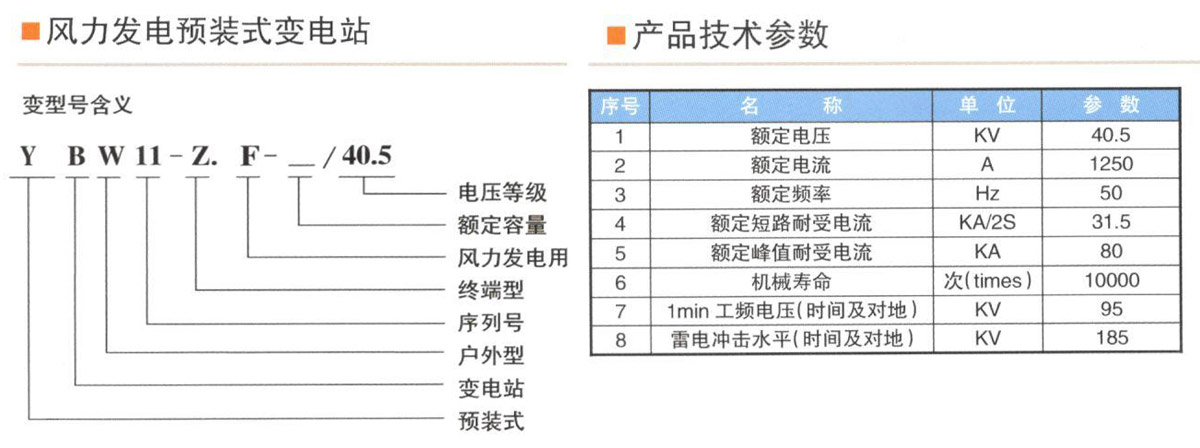

YBW11-Z.F- /40.5系列风力发电预装式变电站

该系列产品是集高压熔断器组合电器、变压器和低压断路器为-体的成套变配电装置。具有运行可靠、造型美观和安装使用方便等优点。

正常使用环境条件及用途

海拔高度:2000m

环境温度范围:- 45C- +45C户外风速≤35m/ s

相对湿度:日平均值≤95%,月平均值:≤90%

安装地点:安装在无火灾,爆炸危险,严重污秽,化学腐蚀及剧烈震动的场所

超出以上正常使用环境条件，用户可与本公司协商解决适用于50Hz,35kY级风力发电系统,变压器的额定容量为900 ~ 3150kVA,专用于风力发电

产品结构特点

变电站分变压器室、高压室和低压室三部分，可分为“目”字形和“品”字形结构。变压器性能符合新型S11型标准要求。

变电站外壳材料按照环境要求壳设计为:常规复合板、不锈钢复合板和非金属玻纤水泥材料等。外壳材料具有良好的防护等级与防腐能力,可有效防止风沙风雪和盐雾侵蚀。

高压电器满足五防功能;变电站高压熔断器与高压负荷开关联动保护，杜绝变压器缺相运行;高压采用三工位负荷开关，开关满足在接地状态时确保安全检修;高压负荷开关与变压器室网门电气闭锁,实现误开网门自动断电保护功能。

变压器室采用自然通风和自动控制的强迫散热排风装置,具有随温度变化而自动控制的排风系统,能有效控制降低箱内温度满足全负荷运行要求。

低压侧配置690V主断路器、过电压保护器,并可成套设计自动化测量与智能控制系统。
