产品名称：GCS型抵压抽出式开关柜

产品概述

GCS型低压抽出式开关柜(以下称装置)是两部联合设计组根据行业主管部门、广大电力用户及设计单位的要求设计研制出的符合国情、具有较高技术性能指标、能够适应电力市场发展需要并可与现有引进产品竞争的低压抽出式开关柜。该装置于一九九六年七月在，上海通过了两部联合主持的鉴定,受到生产制造单位和电力使用部门的重视和肯定。电力工业部、机械工业部联合以安全用(1997)01号、机重(1997)01号文件下发了《关于GCS型低压抽出式开关柜推广应用有关问题的通知》。目前,GCS型低压抽出式开关柜己被电力用户广泛选用。

产品用途

装置适用于发电厂、石油、化工、冶金、纺织、高层建筑等行业的配电系统,在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50(60)H2、额定工作电压为380V(400)、(600)，额定电流为4000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低压成套配电装置。

结构特点

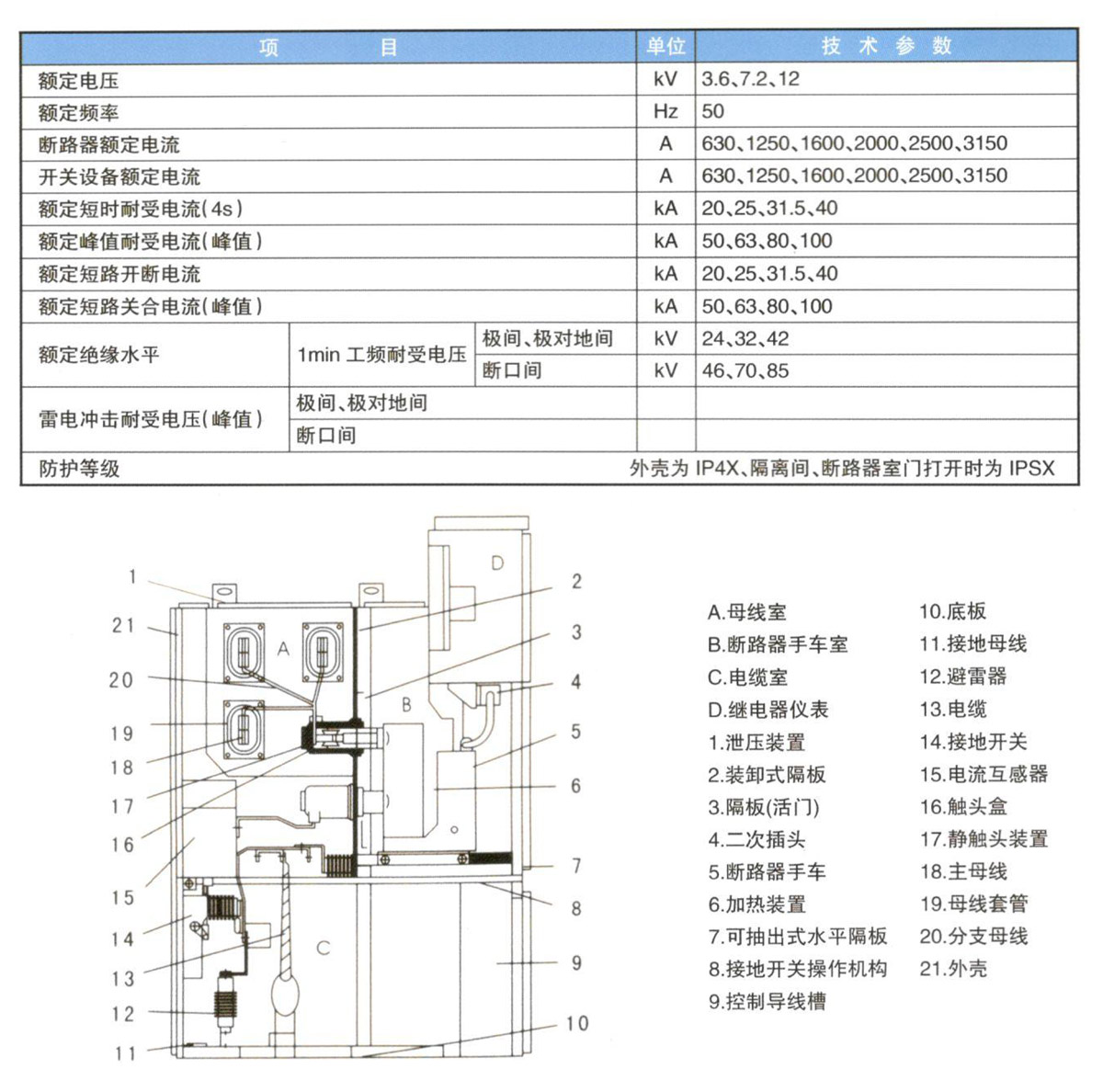

开关设备结构见下图,全金属模块化组装式结构，柜体采用防腐蚀能力强的进口敷铝锌板制造,无需表面处理，经CNC高精度设备加工,采用先进的多重折边工艺,连接用拉铆螺母、高强度螺栓连接精度高、重量轻、强度好开关设备可配装本公司生产的ZN63A- 12(VSI)系列、VD4 系列.ZN65系列等真空断路器,适应性广， 互换性强。手车设有工作位置、试验位置,各位置均有定位和显示装置,安全可靠。

电缆室可装多达9根单芯电缆,设备有可靠的机械、电气联锁装置,完全满足“五防”要求,各室设有泄压通道,确保运行人身安全。
